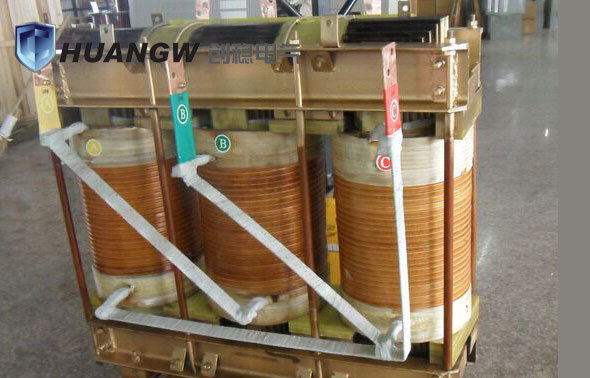

三相R型变压器是干式变压器的一种,其铁芯截面呈圆形,有宽窄不一、连续不断的优质冷轧硅钢带卷绕,经热处理,浸渍绝缘漆而成形,铁芯不用切开。R型变压器是综合C型、环形变压器优点的基础发展起来的.与传统变压器一样,也是有铁芯、线圈、结构件三大部分组成,但结构上独具一格,自成一体.
三相SR型变压器能耗低,效率高,再配电变压器领域应用十分广泛.特别是室内配电,有良好的发展前景.
三相SR型变压器型号
产品规格 | 安装形式 | 外行尺寸 （ｍm） | 安装尺寸（mm) | 重量ｋｇ |
A | B | C | a | b | ◎ |
三相R型15VA | 卧 | 86 | 70 | 34 | 74 | 52 | 4-◎4 | 0.5 |
三相R型60VA | 卧 | 120 | 95 | 48 | 95 | 85 | 4-◎4 | 1.2 |
三相R型120 | 卧 | 138 | 127 | 63 | 118 | 100 | 4-◎5 | 2.5 |
立 | 144 | 49 | 156 | 134 | 36 | 4-◎5 |
三相R型150 | 卧 | 158 | 127 | 66 | 129 | 100 | 4-◎5 | 3.4 |
立 | 160 | 57 | 157 | 148 | 44 | 4-◎5 |
三相R型250 | 卧 | 189 | 165 | 82 | 135 | 110 | 4-◎5 | 4.5 |
立 | 172 | 60 | 171 | 160 | 46 | 4-◎5 |
三相R型400 | 卧 | 186 | 176 | 72 | 154 | 120 | 4-◎6 | 5.1 |
立 | 189 | 62 | 186 | 175 | 46 | 4-◎6 |
三相R型500 | 卧 | 198 | 187 | 75 | 170 | 130 | 4-◎6 | 5.8 |
立 | 210 | 67 | 230 | 195 | 52 | 4-◎6 |
三相R型700 | 卧 | 212 | 186 | 143 | 180 | 140 | 4-◎8 | 9.0 |
立 | 217 | 75 | 223 | 205 | 56 | 4-◎8 |
三相R型900 | 卧 | 220 | 198 | 141 | 190 | 145 | 4-◎8 | 10.0 |
立 | 220 | 80 | 248 | 205 | 56 | 4-◎8 |
三相R型1.2K | 卧 | 230 | 213 | 147 | 210 | 155 | 4-◎8 | 12.8 |
立 | 236 | 90 | 268 | 220 | 65 | 4-◎8 |
三相R型1.5K | 卧 | 260 | 237 | 153 | 220 | 175 | 4-◎8 | 15.5 |
立 | 275 | 92 | 260 | 257 | 72 | 4-◎8 |
三相R型2K | 卧 | 282 | 250 | 143 | 246 | 190 | 4-◎8 | 21.1 |
立 | 289 | 96 | 310 | 274 | 75 | 4-◎8 |
三相R型3K | 卧 | 301 | 262 | 162 | 260 | 185 | 4-◎8 | 28.2 |
立 | 305 | 115 | 284 | 290 | 95 | 4-◎8 |
三相R型3.6K | 卧 | 317 | 266 | 165 | 273 | 190 | 4-◎8 | 36.3 |
三相R型5K | 卧 | 360 | 286 | 184 | 340 | 230 | 4-◎8 | 43.4 |
立 | 350 | 120 | 339 | 330 | 105 | 4-◎8 |
三相R型7.5K | 卧 | 360 | 340 | 250 | 305 | 220 | 4-◎8 | 60.6 |
三相R型-10K
三相R型-20K
三相R型-30K
三相R型变压器询价热线：0519-89620606或18052522667
