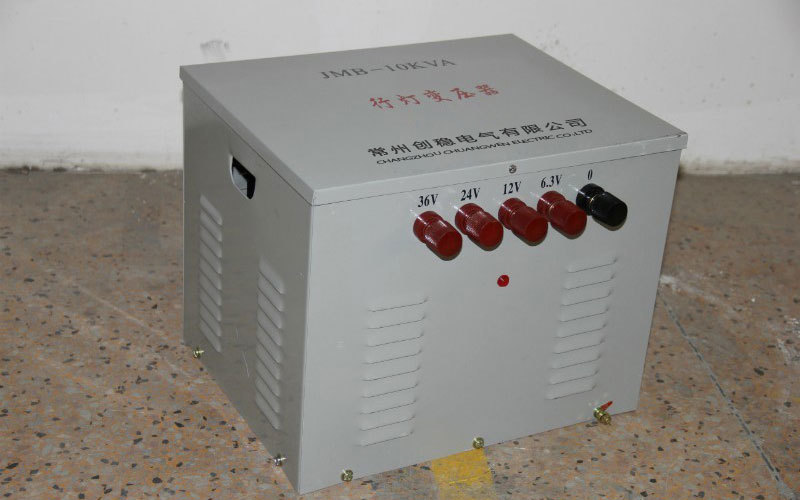

JMB系列行灯照明变压器
■产品概述
JMB、DG、BJZ、BZ系列照明变压器适用于交流50HZ，电压500V及以下的电路中，作为机床及其它设备的局部照明灯电源。
■产品特点
JMB、DG、BJZ系列变压器是由BK系列变压器和防护外壳构成，外壳两侧有供输入电源和负载接线用的接线柱，并有供接地用的接地螺钉；BZ型照明变压器是由BK-50、BK-100控制变压器、LS3-2型主令开关及保护外壳组成，在主令开关上装有熔断器，用以保护照明回路，电源从装有主令开关一端的防尘薄膜处引入，通过主令开关接通和分断照明灯。
■产品用途
“行灯变压器”是一种降压变压器。由于工厂里的“行车”都是金属构架，工人在行车上工作时，若使用高电压照明灯，漏电易造成人员伤亡，所以行车上使用36V及以下安全电压来作为照明用电。 “行灯变压器”就是将220V或380V交流电通过变压器转换成36V及以下安全电压来进行局部照明的变压器。
目前“行灯变压器”有单相和三相的，一般转换成6.3V、12V、24V、36V等，主要用于低电压供电的场合，例如MR16灯杯，LED日光灯等，进行局部照明。
型号 | 额定容量(VA) | 次级电压(V) | 初级电压(A) | 外形尺寸mm | 安装孔 |
B | D | E |
BZ-50H | 50 | 380或220V | 12/24/36 | 118*212*92 | Φ6.5 |
BZ-100H | 10 | 118*212*104 | Φ6.5 |
|
|
|
|
|
|
|
|

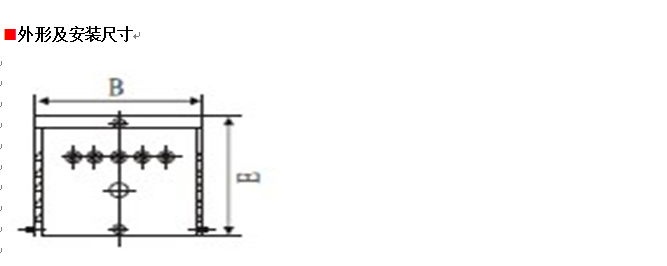

■JMB(BJZ/DG)型号及安装尺寸
初级电压 | 次级电压 | 型号规格 | 外 形 尺 寸 |
B | D | E |
220V/380或根据客户需求定制 | 63/12 /24/36/ 110/127 /220/380
特殊电压可定制 | JMB(BJZ/DG)25VA | 145 | 160 | 120 |
JMB(BJZ/DG)50VA | 145 | 165 | 120 |
JMB(BJZ/DG)100VA | 145 | 165 | 120 |
JMB(BJZ/DG)150VA | 165 | 155 | 130 |
JMB(BJZ/DG)200VA | 165 | 155 | 130 |
JMB(BJZ/DG)250VA | 175 | 200 | 150 |
JMB(BJZ/DG)300VA | 175 | 200 | 150 |
JMB(BJZ/DG400VA | 205 | 230 | 170 |
JMB(BJZ/DG)500VA | 205 | 230 | 170 |
JMB(BJZ/DG)700VA | 220 | 285 | 180 |
JMB(BJZ/DG)1000VA | 200 | 285 | 180 |
JMB(BJZ/DG)1500VA | 260 | 320 | 220 |
JMB(BJZ/DG)2000VA | 260 | 320 | 220 |
JMB(BJZ/DG)3000VA | 260 | 360 | 240 |
|
| JMB(BJZ/DG)5000VA | 365 | 350 | 240 |
